背景與挑戰
太陽能發電系統在全球能源轉型中扮演越來越重要的角色。作為連接太陽能面板與電網的樞紐，太陽能逆變器面臨著極端惡劣的工作環境。相比於室內的工業設備，太陽能逆變器需要在長期戶外暴露的條件下，承受高溫、潮濕、鹽霧甚至直接雷擊的威脅。
直流側面臨的挑戰：太陽能面板通常以串並聯方式組合，產生最高可達 600 V 的直流電壓。從面板到逆變器的 DC 輸入線纜往往長達 10～50 公尺，這些長線纜在雷擊時會產生感應突波，造成數千伏的瞬態過電壓。
交流側面臨的挑戰：逆變器輸出的 AC 電力通常直接並聯到家庭電網。電網中可能存在來自鄰近高壓用戶的傳導突波，或來自周圍雷擊的輻射耦合。這些瞬態過電壓可能通過逆變器的 AC 輸出級進入內部電路。
控制電路的脆弱性：逆變器內部的 MPPT 控制器、隔離信號線、風扇和溫度感測器等輔助電路，採用低電壓邏輯信號（通常 3.3 V 或 5 V），極易受到靜電放電（ESD）和 EMI 干擾。
面對日益嚴格的行業標準（IEC 62109、IEC 61643），以及消費者對 25～30 年系統壽命的期望，工程師需要設計一套多級、分層的電路保護方案。
保護需求分析
直流輸入級保護
主電源線突波防護：按照 IEC 61643-11 標準，DC 輸入應承受典型 2～8 kV 的組合浪湧（8/20 μs 波形）。這類突波能量很大（數百焦耳），需要用高能量吸收能力的 MOV（金屬氧化物壓敏電阻）進行一級防護。
反向接線防護：安裝或維護過程中可能發生的反向接線，需要 TVS 二極體快速鉗位過電壓。
交流輸出級保護
並聯浪湧防護：當多個設備同時接入或切離家庭電網時，會產生典型 1.2/50 μs 的交流浪湧，幅度可達 2 kV 以上。交流側 MOV 配合熔斷器提供過電流防護。
軟啟動保護：逆變器的輸出變壓器和濾波器在啟動瞬間會產生高的浪湧電流。需要 PPTC 限流，防止後級電路過流。
控制電路與信號線防護
MPPT 控制器的 I²C 通訊線、RS485 線、繼電器控制線等信號線需要低電容的雙向 TVS 二極體進行快速鉗位。控制芯片的電源輸入端應配置 TVS 和 PPTC，形成多級防護。
保護方案設計
基於上述分析，我們為一台 5 kW 住宅用太陽能逆變器設計多級防護方案，核心思想是「在不同保護層級採用不同的元件，分別應對不同頻率和能量級別的干擾」。
第一層：DC 輸入主保護（MOV）

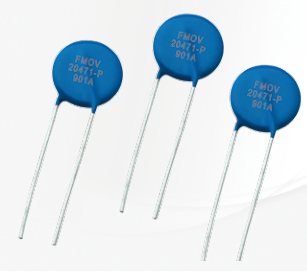

選用 Fuzetec 20 mm MOV，壓敏電壓 620 V，最大突波電流 25 kA，能量吸收能力 > 600 J。MOV 跨接在 DC+ 和 DC- 之間，正常工作時漏電流 < 1 mA，不影響逆變器效率。當浪湧到來時，MOV 在 < 1 ns 內導通，將過電壓鉗位到安全水平。
第二層：反向接線與過流防護（TVS + PPTC）
在 DC 輸入級並聯單向 TVS 二極體進行反向極性保護。多組面板串聯時，各組之間配置 PPTC（Ih = 15 A、Vmax = 600 V），防止某組面板失效時的過電流損傷其他組件。
第三層：AC 輸出側保護（MOV + 熔斷器）
在逆變器 AC 輸出級並聯 AC-rated MOV（420 V AC），可承受 10 kA 級別浪湧。AC 輸出線上串聯快速熔斷器（20 A @ 230 V），配合過流檢測電路實現故障快速切斷。
第四層：控制電路保護（TVS + PPTC）
MPPT 控制器電源輸入端並聯低電容單向 TVS（額定功率 600 W），同時串聯 PPTC（Ih = 500 mA）。信號線連接器附近配置雙向 TVS 二極體（電容值 < 10 pF）。繼電器控制線串聯 PPTC（Ih = 100 mA）並在線圈兩端並聯反向二極體和 TVS。
設計要點與注意事項
溫度降額與可靠性
太陽能逆變器經常工作在 40～60°C 的高溫環境下。降額建議：MOV 在 > 50°C 時降額 10～20%、TVS 在 > 60°C 時降額 15%、PPTC 保持電流在高溫下預留 20～30% 的裕度。
設計佈局建議
MOV 應遠離邏輯電路，避免其故障時的熱失控影響周圍元件。所有電源級的 MOV、TVS 的接地線應經過獨立的接地路徑，匯聚到功率接地點。控制線與高電壓線應物理隔離。
與傳統方案的比較
| 風險類型 | 傳統方案 | 多級方案 |
|---|---|---|
| 直流浪湧 | 單級 MOV（可靠性一般） | 第一層 MOV + 第二層 TVS（雙保險） |
| 交流浪湧 | 無保護 | 第三層 MOV（AC 級別） |
| ESD 干擾 | 無保護或簡單 RC 濾波 | 第四層雙向 TVS（< 1 ns 反應） |
| 反向接線 | 依賴外部保險絲 | 內部 TVS 快速動作 |
| 字符串過流 | 不常見 | PPTC 自動恢復 |
方案優勢
通過分層防護，將各類浪湧和干擾阻隔在電路外圍，大幅降低內部關鍵電路的損傷風險。實測數據顯示，採用多級保護的逆變器在同等惡劣環境下，故障率可降低 60～80%。該方案完全符合 IEC 62109 和 IEC 61643 的要求。
一套完整的多級保護方案成本通常在 50～150 元人民幣，占整台逆變器成本的 0.5～1.5%。相比一次浪湧引起的全面故障（維修或更換成本 5000～15000 元），以及 25 年壽命周期內的多次潛在故障，投資回報率極高。
結論
太陽能逆變器在惡劣戶外環境下的可靠性，直接關係到整個光伏系統的發電效率和用戶滿意度。我們提出的多級防護方案，通過在不同保護層級採用 MOV、TVS 和 PPTC 的有機組合，實現了「不同頻率、不同能量級別的干擾各司其職」的保護目標。
